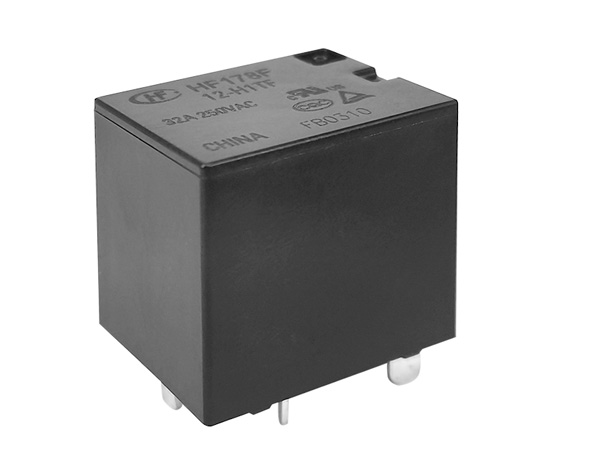

宏發 繼電器 功率繼電器 小型大功率繼電器 HF178F
品牌：宏發
型號：HF178F
系列：HF178F
工作溫度范圍：-40℃~+85℃
應用領域：充電樁，光伏逆變器,UPS電源等
產品詳情
繼電器產品型號 HF178F 線圈電源類型/線圈電壓類型 DC 線圈規格號/線圈工作電壓 24, 12, 48 觸點形式 一組常開, 一組轉換 觸點數 單觸點 引出端形式/負載引出端方式 印制板式 安裝形式/安裝腳位 PCB安裝 封裝形式 非塑封型 引出端結構形式/引出端 2型腳位, 1型腳位 線圈功率/線圈功耗 標準型 線圈特征/線圈類型/工作方式 單穩態 觸點材料 AgSnO2 絕緣等級/線圈絕緣等級 F級 包裝形式 吸塑片 負載電壓（單位：V） 250Va.c. 額定線圈功率（功耗）（數值）（單位：W） 約1.67 介質耐壓（線圈與觸點間）（單位：V） 1型腳位:4000VAC 1min
2型腳位:2500VAC 1min 動作時間（單位：ms） 15 釋放時間（單位：ms） 10 線圈電阻（單位：Ω） 12VDC:86×（1±10%）
24VDC:345×（1±10%）
48VDC:1380×（1±10%） 爬電距離（單位：mm） 電氣距離（單位：mm） 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 35 最大切換電壓（AC）（單位：V） 277 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 300000 電耐久性（單位：次） 10000 觸點間隙 ≥0.5 產品描述 拍合式電磁繼電器 產品應用領域 充電樁，光伏逆變器,UPS電源等 重量 約16 體積（mm3） 21.5×16×20.6
2型腳位:2500VAC 1min 動作時間（單位：ms） 15 釋放時間（單位：ms） 10 線圈電阻（單位：Ω） 12VDC:86×（1±10%）
24VDC:345×（1±10%）
48VDC:1380×（1±10%） 爬電距離（單位：mm） 電氣距離（單位：mm） 絕緣電阻（單位：MΩ） 1000 最大額定切換電流（觸點負載（額定））（AC）（單位：A） 35 最大切換電壓（AC）（單位：V） 277 溫度范圍（最低）（單位：℃） -40 溫度范圍（最高）（單位：℃） 85 機械耐久性（單位：次） 300000 電耐久性（單位：次） 10000 觸點間隙 ≥0.5 產品描述 拍合式電磁繼電器 產品應用領域 充電樁，光伏逆變器,UPS電源等 重量 約16 體積（mm3） 21.5×16×20.6
×
