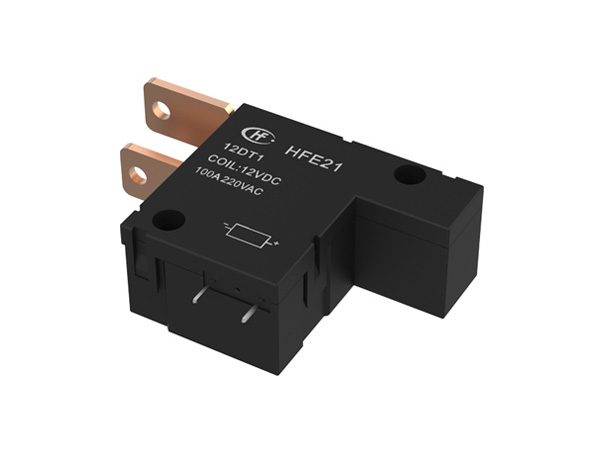

宏發繼電器 電力繼電器 小型大功率磁保持繼電器HFE21
品牌：宏發
型號：HFE21
系列：HFE21
工作溫度范圍：-25℃~+70℃
應用領域：燈控
產品詳情
產品型號 HFE21 線圈電壓類型 DC 線圈額定電壓 6, 48, 24, 9, 12 觸點形式 一組常閉, 一組常開 觸點數 單觸點 引出端方式 特規QC引出端 安裝形式 螺釘安裝 封裝方式 非塑封型 引出端結構形式 A型觸點引出, G型觸點引出, J型觸點引出, D型觸點引出, I型觸點引出, B型觸點引出, C型觸點引出 線圈功耗 標準型 線圈特征 單線圈, 雙線圈 觸點材料 AgSnO2 絕緣等級 F級 觸點鍍層 無鍍層 極性特點 標準極性, 反極性 額定電壓（V） 220 線圈引出端方式 標準型 額定線圈功率（W） 3W
6W 介質耐壓（線圈與觸點間）(VAC 1min) 4000VAC 1min 動作時間 ≤20 釋放時間 ≤20 線圈電阻（Ω） 13×（1±10%）Ω
27×（1±10%）Ω
50×（1±10%）Ω
108×（1±10%）Ω
210×（1±10%）Ω
860×（1±10%）Ω
2×6.5×（1±10%）Ω
2×13.5×（1±10%）Ω
2×25×（1±10%）Ω
2×54×（1±10%）Ω
2×105×（1±10%）Ω
2×430×（1±10%）Ω 爬電距離 8.4 電氣距離 6.4 絕緣電阻（MΩ） 1000 最大額定切換電流（阻性）（A） 100 最大切換電壓（VAC） 220 溫度范圍（最低）（℃） -40 溫度范圍（最高）（℃） 85 機械耐久性（次） 100000 電耐久性（次） 5000 觸點間隙 ≥0.95 產品描述 小型大功率磁保持繼電器 應用領域 智能電表 重量 約85 體積（mm3） 52×43×22
6W 介質耐壓（線圈與觸點間）(VAC 1min) 4000VAC 1min 動作時間 ≤20 釋放時間 ≤20 線圈電阻（Ω） 13×（1±10%）Ω
27×（1±10%）Ω
50×（1±10%）Ω
108×（1±10%）Ω
210×（1±10%）Ω
860×（1±10%）Ω
2×6.5×（1±10%）Ω
2×13.5×（1±10%）Ω
2×25×（1±10%）Ω
2×54×（1±10%）Ω
2×105×（1±10%）Ω
2×430×（1±10%）Ω 爬電距離 8.4 電氣距離 6.4 絕緣電阻（MΩ） 1000 最大額定切換電流（阻性）（A） 100 最大切換電壓（VAC） 220 溫度范圍（最低）（℃） -40 溫度范圍（最高）（℃） 85 機械耐久性（次） 100000 電耐久性（次） 5000 觸點間隙 ≥0.95 產品描述 小型大功率磁保持繼電器 應用領域 智能電表 重量 約85 體積（mm3） 52×43×22
×
