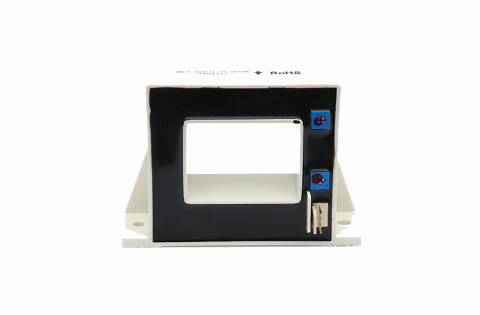

中車CRRC新能源電流傳感器NACF.1500J1-S5/SP1VM

品牌：中車

型號：NACF.1500J1-S5/SP1VM

系列：新能源電流傳感器

工作溫度范圍：-40℃~+105℃

應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。

我要購買

產品詳情

產品說明

NACF.1500J1-S5/SP1VM開環霍爾電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。

產品優點	產品應用領域	參照標準
體積小	變頻器	EN 50178: 1997 IEC 60950-1:2001

主要電氣參數 (@±IPN, RL = 10 kΩ, CL=10000PF TA = 25℃)
額定測量電流IPN	1500A
測量范圍IPM	±2500A
電源電壓VC	DC±15(1±5%)V
電流消耗IC	≤±25mA
額定測量輸出VOUT	±4V
輸出內阻ROUT	102Ω
負載電阻RL	≥10kΩ

精度 - 動態參數
基本誤差δi(IPN,TA=25℃)	≤±1%of IPN
線性度δL(0 … ±IPN)	≤±1%of IPN
零點輸出誤差δZ(TA = 25℃)	≤±20mV
磁滯失調電壓VOH(IP=0,1×IPN沖擊后)	≤±30mV
零點溫度漂移δZt(TA = -40℃~+85℃)	≤±1mV/℃
滿量程溫度漂移 δFSt(TA =-40℃~+85℃)	≤±1mV/℃
滿量程溫度漂移 δFSt(TA =85℃~105℃)	≤±1.5mV/℃
響應時間 TR(90% of IPN&di/dt > 50 A/μS)	≤5μS
帶寬(?3dB)BW	DC … 25kHz

一般數據
工作溫度Ta	-40~+105℃
儲存溫度Ts	-45~+105℃
重量m	≤300g

絕緣耐壓
耐壓	5kV
絕緣電阻RIS	≥1000MΩ
爬電距離	9.9mm
電氣間隙	9.9mm

機械特征
未注公差	±1 mm
傳感器安裝方式一	1 hole and 1 notch ?5.5mm 2 M5 steel screws
傳感器安裝方式二	1 hole and 2 notches ? 4.5mm 3 M4 steel screws
推薦力矩	2.5 N·m
穿心孔	40.5×30.5mm
次邊電氣連接	Molex 22-04-1041

備注

當測量電流方向與傳感器上標示的方向一致時，傳感器輸出VOUT為正。
產品二次側連接線優選屏蔽線，屏蔽層接近產品端連接線可接機殼，負電源或電源0V
傳感器安裝螺釘孔的垂直度要求：要求在國家標準8級或以上（或0.06以下）。
傳感器接插件要求：接插件必須選用廠家提供的配件，禁止使用其它同型號類似配件。

傳感器安裝平面度要求：

(a) . 大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）；

(b). 安裝面若有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）。
