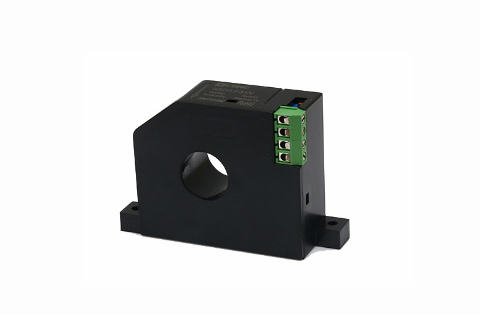

中車CRRC新能源電流傳感器NACG.2-S1V
品牌：中車
型號：NACG.2-S1V
系列：新能源電流傳感器
工作溫度范圍：-25℃~+70℃
應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。
NACG.2-S1/V電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品優點 | 產品應用領域 | 參照標準 |
體積小 | 變頻器 | EN 50178: 1997 |
主要電氣參數 | |
額定測量電流IPN | 2A |
測量范圍IPM | ±2.4A |
電源電壓VC | DC±15(1±5%)V |
電流消耗IC | ≤20mA |
額定測量輸出VOUT | 5V |
負載電阻RL | ≥5kΩ |
精度 - 動態參數 | |
基本誤差δi(IPN,TA=25℃) | ≤±1%of IPN |
線性度δL(0 … ±IPN) | ≤±0.5%of IPN |
零點輸出誤差δZ(TA = 25℃) | ≤±50mV |
頻率帶寬BW | DC |
一般數據 | |
工作溫度Ta | -25~+70℃ |
儲存溫度Ts | -40~+85℃ |
重量m | ≤300g |
絕緣耐壓 | |
耐壓 | 5kV |
絕緣電阻RIS | ≥20MΩ |
機械特征 | |
未注公差 | ±1 mm |
傳感器安裝方式一 | 1 hole and 1 notch ?5.5mm |
傳感器安裝方式二 | 1 hole and 2 notches ? 4.5mm |
推薦力矩 | 1.2 N·m |
穿心孔 | 64×21mm |
次邊電氣連接 | Molex 22-04-1041 |
備注 |
1.當測量電流方向與傳感器上標示的方向一致時，傳感器輸出VOUT為正。 5.傳感器安裝平面度要求： (a).大平面安裝平面度國家標準11級或以上（或平面起伏小于0.25mm）； (b).安裝面若有小圓凸臺設計時平面度要求達國家標準12級或以上（或平面起伏小于0.5mm）。 |
