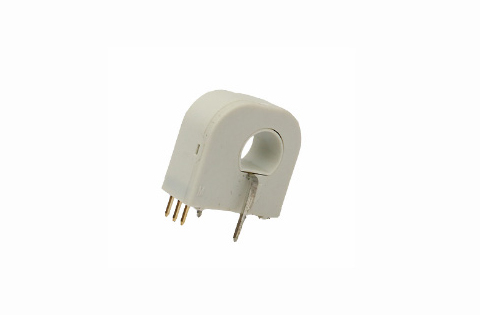

中車CRRC新能源電流傳感器NACR.25D-P6/VN
品牌：中車CRRC
型號：NACR.25D-P6/VN
系列：新能源電流傳感器
工作溫度范圍：-40℃~+85℃
應用領域：主要用于各種新能源電力電子變換裝置輸入、輸出電流以及變換器內部電流的檢測，適用于交流、直流、諧波、漏電流的各種電流波形的精確檢測，用于新能源電力電子變換裝置的電流控制、過載以及過流保護等功能的實現。有開環、閉環、磁通門等不同原理，測量范圍從mA級別一直到kA級別，精度從幾十個ppm到1%，適用于各種不同應用場合下的精度、量程、尺寸等要求。
NACR.25D-P6/VN電流傳感器適用于對交流、直流、脈沖電流的隔離精確測量，測量時一次側與二次側間完全絕緣。
產品優點 | 產品應用 | 參照標準 |
高精度 | 交流變頻器 | IEC60950-1:2001 |
線性度好 | 電池供電 | |
低溫漂 | 變流器/逆變器 | |
寬頻帶 | UPS/SVG | |
快速響應 |
主要電氣參數 | |
額定測量電流IPN (DC) | 25A |
測量范圍IPM (DC) | 0~±25A |
電源電壓VC | DC±5(1±5%)V |
電流消耗IC | ≤15mA |
額定測量輸出VOUT | VC/2±2*(IP/IPN) |
負載電阻RL | 2kΩ |
精度 - 動態參數 | |
基本誤差XG (IPN,TA=25℃) | ≤±1%of IPN |
線性度εr (0 … ±IPN) | ≤±1%of IPN |
零點輸出誤差VOE (TA = 25℃) | ≤±15mV |
零點溫度漂移VOT（-40 ~ +85°C） | < ±10mV |
幅度溫度漂移VOS（-40 ~ +85°C） | < ±1.5% |
頻率帶寬BW | DC-20kHz |
一般數據 | |
工作溫度Ta | -40~+85℃ |
儲存溫度Ts | -55~+125℃ |
重量m | ≤10g |
外殼材料 | PBT G30/G15，UL94- V0; |
絕緣耐壓 | |
耐壓 | 5kV |
絕緣電阻RIS | ≥20MΩ |
外形圖
總公差·General tolerance:< ±0.2mm
初級過孔尺寸 Primary through-hole：D 8.5±0.15mm
固定引腳尺寸 Fixed pin: 0.8*0.9±0.15mm；
次級引腳尺寸 Secondary pin:3pin 0.25*0.5
備注 |
1,當被測電流通過傳感器的初級引腳時，在輸出端有對應的電壓信號輸出。（注意：錯誤的接線可能損壞傳感器） |
2,可以根據客戶的要求設計不同額定電流的產品，并且傳感器的輸出電壓時可選擇的； |
3,母排完全充滿孔時，動態性能最佳； |
4,初級導體溫度不應超過100°C； |
